产品参数

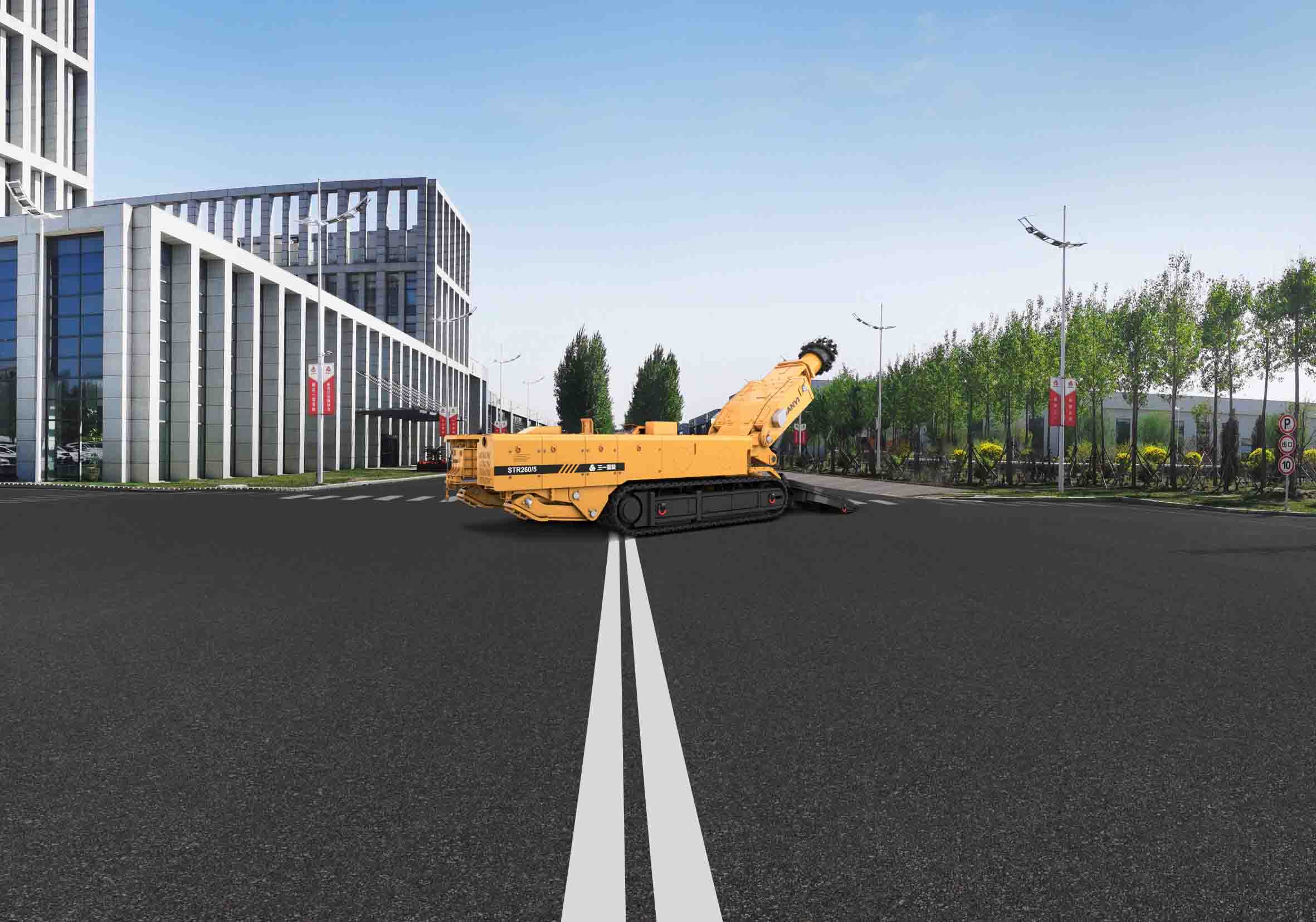

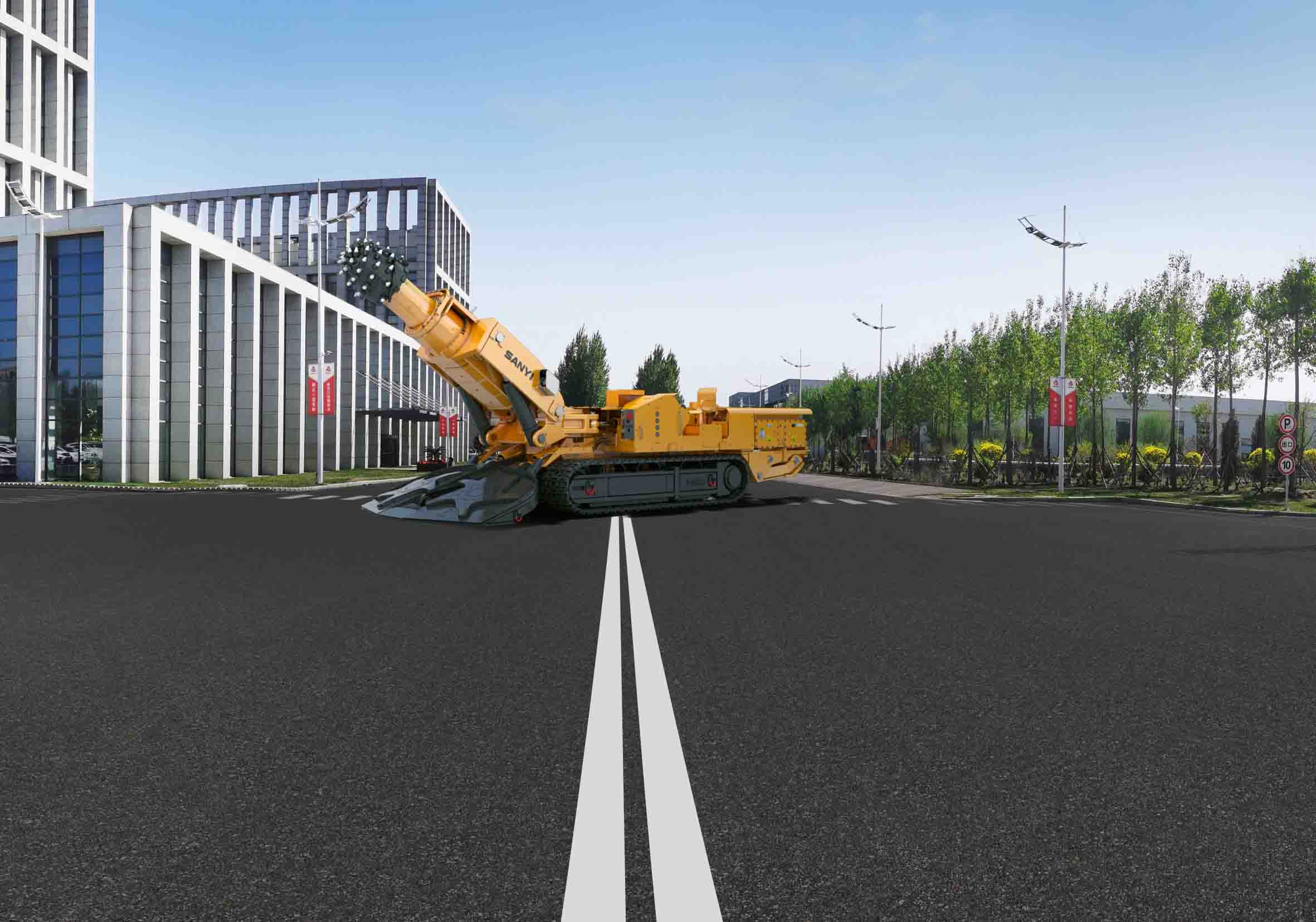

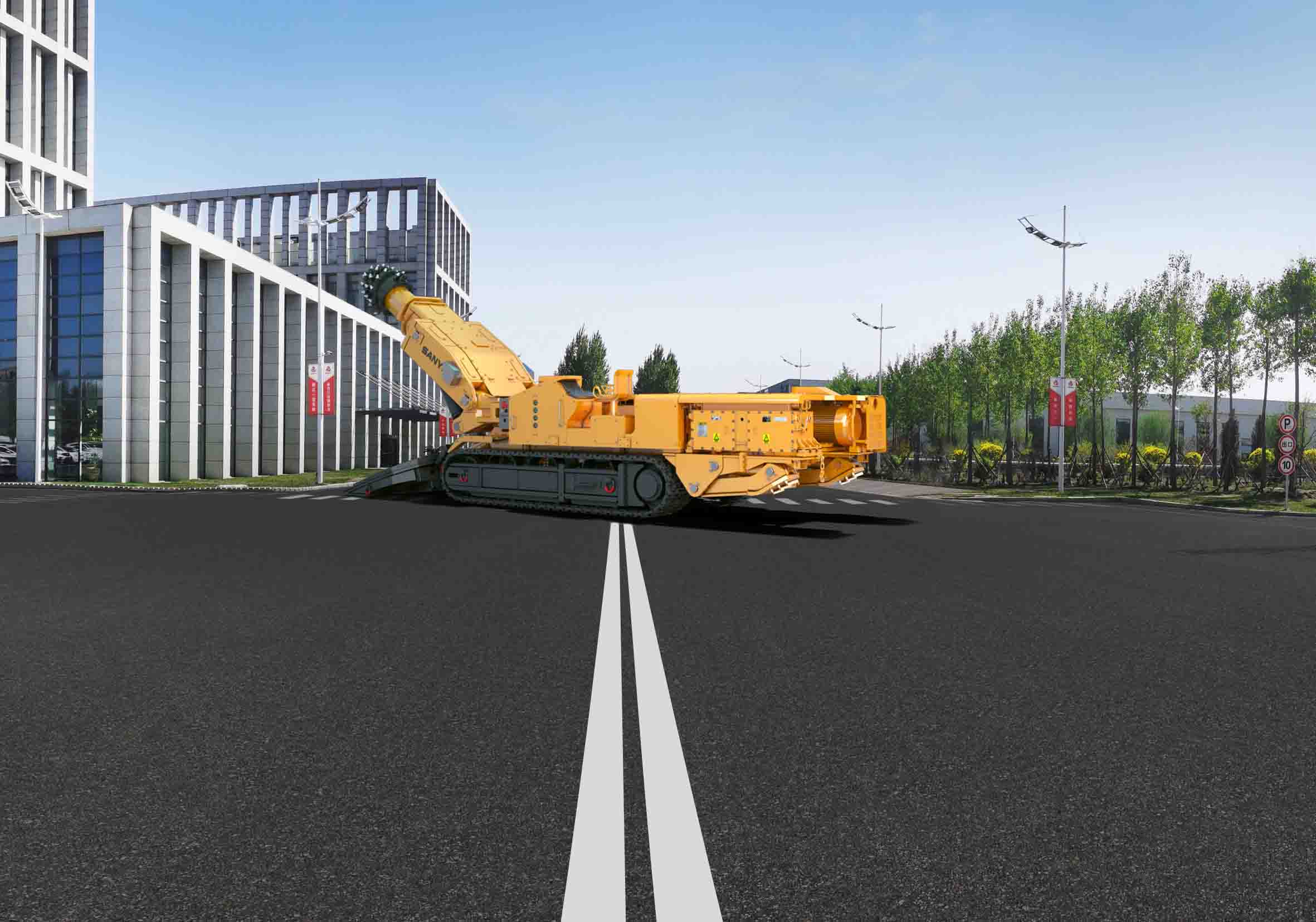

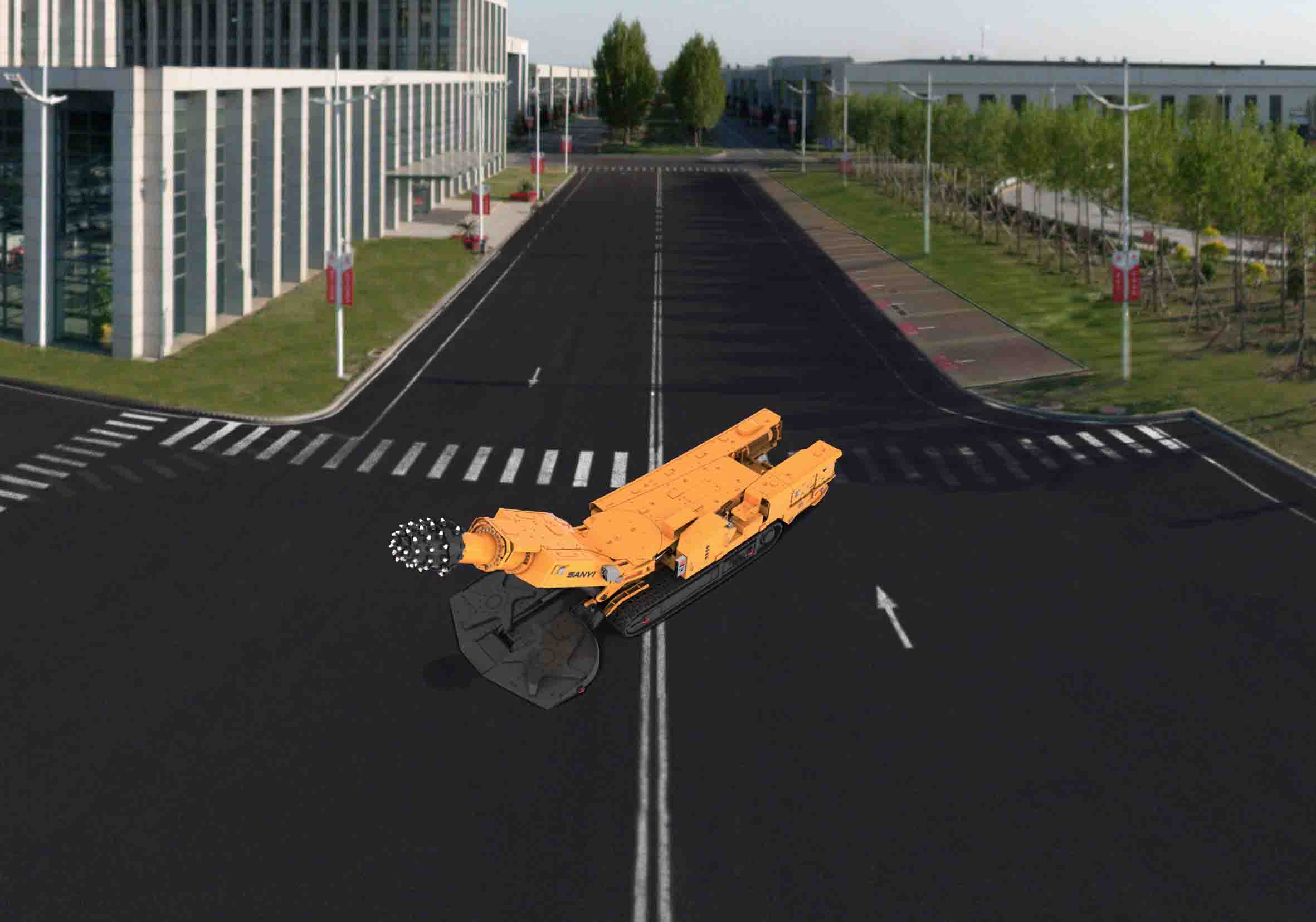

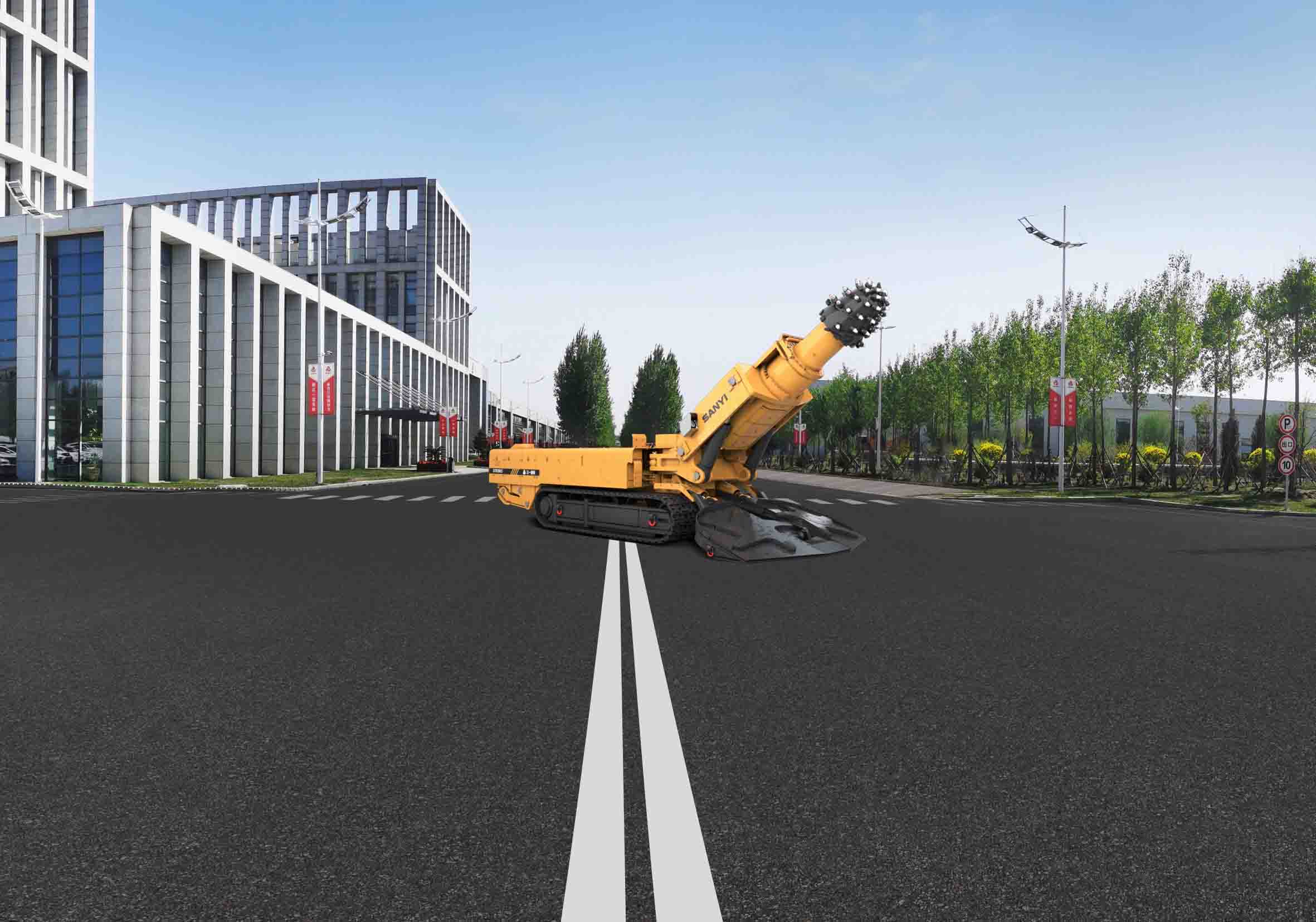

SRT260/5工程掘进机
核心参数	整机重量	80t
	卧底深度	300mm
	截割电机功率	260kw
设备尺寸	外形长	14.8m
	外形宽	铲板宽 3.6m
		履带两侧宽 2.62m
	外形高	机身高 1.8m
		含驾驶棚总高 3.26m
技术参数	额定输出功率	447kw
	最大不可拆卸件重量	7.8t
	截割头转速	33rpm
	油泵电机功率	132kw
	二联液压泵	190+190ml/r
	行走速度	0-6.5m/min
	履带宽度	650mm
	运输机链速度	66m/min
	星轮转速	33r/min
	对地压强	0.157MPA
	机身地隙	200mm
	巷道高度（定位）	2.5-5.1m
	巷道宽度（定位）	4.2-6.3m
	供电电压	1140v
	供水水压	3-8mpa
	油箱容积	750L

产品亮点 •  截割断面适用范围广,截割效率高：适用于金属矿山、铁路公路、水利工程、市政管廊、地铁等隧道施工
   特别适用于临近既有线路施工、高原隧道施工、从事地下工程以及各类软弱围岩隧道掘进

•  高可靠性的截割部

•  高安全系数的结构件设计：产品自2008年开始，持续保持行业领*

•  提升运输效率,后配套能力强

•  可选配除尘器，提高施工人员安全，保护工人健康

•  高可靠高效的液压系统

•  智能化技术：整机遥控操作，方便灵活，操作视野良好

•  个性化需求，提高不同工况适应性

•  机掘具有围岩破坏小、断面成形好、掘进效率高、安全、少人等优点，后配性良好
   后面可以配套高1.8米或2.5米运输车辆，实现边掘进边出渣功能

01、主要结构件采用高强度钢板焊接而成，有限元分析设计强度大于安全系数3倍，
       各链接销剪切强度大于安全系数5倍，疲劳设计寿命为无限寿命，减少开裂；关重焊缝全部无损探伤，
       等级设置为Ａ级，防止开焊；链接采用特型螺纹连接，确保在强震动下不松动。

02、双伸缩油缸伸缩部，解决截割主轴承偏载的行业难题，专利号：Ｌ200920013452.8

03、采用高效破岩、装载、除尘解决全岩巷道掘进的世界难题；
       三一重装自主研发的截割头及截齿排布优化设计，截割能力提升30%，破岩能力提升20%。

04、掘进机液压系统负载敏感变量泵，系统发热量小、效率高、使用稳定。

05、专家诊断系统，实时采集掘进机工作情况，显示工作状态，汇总4千余台设备信息，
        有效为客户提供故障及排除方法。

06、将整机工业造型设计引入煤机装备上，该专利获得日内瓦及国内专利金奖：专利号
        ZL200730285323.0 设备动力强，液压系统配置高，安全智能的电气控制系统，可靠性高、故障率低。

07、三级减震技术，使整机获得最佳抗震性能。采用专利截齿排布、柔性传动、差压阻尼结构，
       系统的解决截割震动对整机及关重部件的冲击损伤。

08、全密封截割头专利，从末端增加多重密封，有效阻挡煤泥、粉尘进入，解决截割部内部密封及轴承易损问题。

09、主要传动件整机设计寿命大于10000小时。
       传动效率高、运行稳定可靠、噪音低、结构紧凑、安装简单、润滑良好、使用寿命长。

10、高可靠易维护，液压系统关键易损可迅速拆卸、更换或维修。零部件配备专用快修工具。

11、定人、定设备原则，专人制造、专设备加工，保证产品质量。
